超声波端子焊接机TS-D00

  • 所属分类：超声波端子焊接机
  • 性能特点：双手启动，安全防护
  • 应用范围：铜线/铝线的线束与端子的焊接
我要询价
  • 产品概述
  • 技术参数
TS-D00超声波端子焊接机是台式结构的半自动焊接机，升降调节符合人体工程学要求，采用四气缸双电磁阀式的控制系统，运行稳定，工业触控显示屏操作，数据直观，品牌换能器、发生器、变幅杆、焊头等使得整机性能大幅提升。它适用于铜线/铝线的线束与端子的焊接，在汽车、仪器仪表、通讯设备、家用电器等多个领域中都被广泛应用。

视频展示：



产品特点：
2.5㎜²—25㎜²铜线缆与铜端子焊接；
2.5㎜²—35㎜²铝合金线缆与铜端子焊接； 焊接材料：
铜线与镀银铜端子、镀镍铜端子、裸铜端子焊接；
铝线与镀银铜端子、镀银铝端子、裸铜端子焊接；
焊接方式：线缆与端子180°焊接 启动方式：
双手启动 联机功能：MES系统可识别、采集设备单次焊接输出功率、焊接行程、焊接时间等数据（连接MES需要提前定制对接系统）
自检功能：设备可通过前五条学习功能，系统自动生成品质监测档案，通过焊前高度、焊后高度、焊接功率、焊接时间、焊接能量、实时频率等方式来监测检测单次焊接产品是否符合产品焊接所需质量要求，出现异常报警停机
防错功能：通过位置监控，实现放错物料的识别
数据储存：对焊接日期、数量、规格、时间、能量、功率、频率等关键参数进行储存，储存数量达10万组
规格切换：人机结合更合理，不同线缆规格间的切换更简单

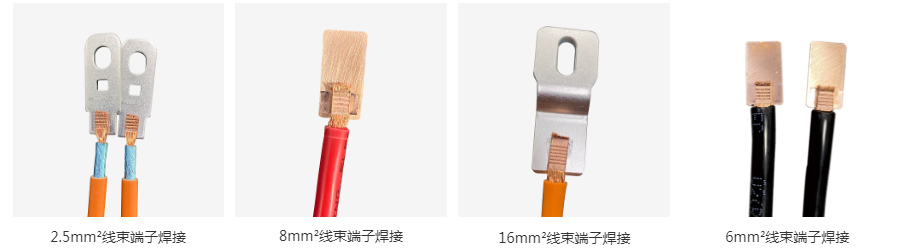

焊接效果展示：



设备型号 超声波端子焊接机TS-D00
工作频率 20KHz
设备尺寸 1670*950*1970(mm)
输入电压 AC 220V 50Hz
焊接线束的平方 2.5mm²—25mm²铜线
2.5mm²—35mm²铝线
设备功率 4000W
设备重量 350kg
气源气压 ＞0.5MPa
显示方式 10寸触摸一体机电脑
生产效率 120pcs/H—150pcs/H
数据储存 10万组产品焊接参数
报警功能 焊接结果监控，对焊接时间、能量、压力、 振幅功率、焊前高度、焊后高度进行管控
界面显示 可显示焊接时间、能量、功率、压力、次数、 振幅、频率等信息
